前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵调压器为机器一趟式调压器，其购造下图图示。I号喷助力泵调压器主要是由控制器件、飞球、调压扭簧、转动组合成的部分和操控组合成的部分等组合成。I号喷助力泵调压器的控制器件为更具60°。锥面的控制器盘。在控制器盘的里侧有四个沿径向的半方形凹糟。控制器盘压紧在控制器轴套上而和她连接成一体机，再凭借半圆键和拉紧螺母使其和喷助力泵的凸轮机构轴相邻。

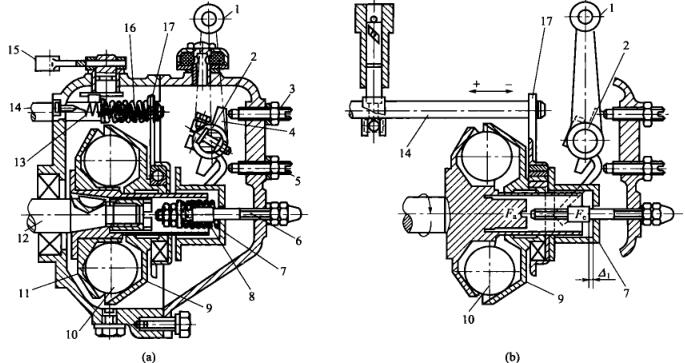

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个直径不低于为25.4mm的飞球放于驱程盘的凹槽体内，随驱程盘分着广西顶博发电机组制造。飞球别的侧为与基准面成45°锥面的转矩盘，转矩盘滑套在驱程轴套上。工做时飞球的离心式力做用在转矩盘上，其心轴分力Fa.将使转矩盘沿心轴滚动。套服在转矩盘.上的滚动轴承套和链传动齿轮板也无常的意思联通。链传动齿轮板上方套在提供的油连接杆上，之所以提供的油连接杆也无常的意思联通，故而增加提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
